K8s CPU Limits 造成的事故,竟让 Prometheus 轻松解决了?

本文将介绍 Kubernetes 的 resource limits 是如何工作的、使用哪些 metrics 来设置正确的 limits 值、以及使用哪些指标来定位 CPU 抑制的问题。
将 limits 中的 CPU 解释为时间概念,可以方便地理解容器中的多线程是如何使用 CPU 时间的。

一、理解 Limits

在配置 limits 时,我们会告诉 Linux 节点在一个特定的周期内一个容器应用的运行时长。这样做是为了保护节点上的其余负载不受任意一组进程占用过多 CPU 周期的影响。
limits 的核并不是主板上的物理核,而是配置了单个容器内的一组进程或线程在容器短暂暂停 (避免影响到其他应用) 前的运行时长。这句话有点违反直觉,特别是在 Kubernetes 调度器级别上很容易出错,Kubernetes 调度器使用了物理核的概念。
kubernetes 调度器在执行调度的时候用的是节点上物理核的概念,但容器运行的时候,应该将 limits 配置的 CPU 转换为 CPU 时间的概念。

二、Limits 其实是时间

下面使用一个虚构的例子来解释这个概念。假设有一个单线程应用,该应用需要 1 秒 CPU 运行时间来完成一个事务,此时将 limits 配置为 1 core 或 1000 millicores:
Resources:  limits:    cpu: 1000m

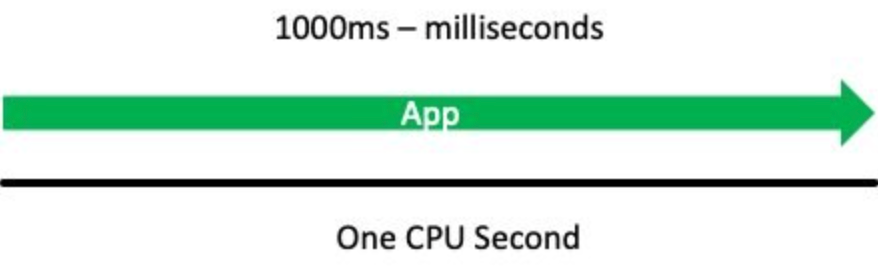

如果该应用需要完整的 1 秒 CPU 运行时间来服务一个 API 调用,中间不能被停止或抑制,即在容器被抑制前需要允许该应用运行 1000 毫秒 (ms) 或 1 CPU 秒。

由于 1000 毫秒等同于 1 秒 CPU 运行时间,这就可以让该应用每秒不受限地运行一个完整的 CPU 秒,实际的工作方式更加微妙。我们将一个 CPU 秒称为一个周期 (period),用来衡量时间块。

三、Linux Accounting system

Limits 是一个记账系统 (Accounting system),用于跟踪和限制一个容器在固定时间周期内使用的总 vCPU 数,该值作为可用运行时的全局池进行跟踪,一个容器可以在该周期内使用该池。上面陈述中有很多内容,下面对此进行分析。

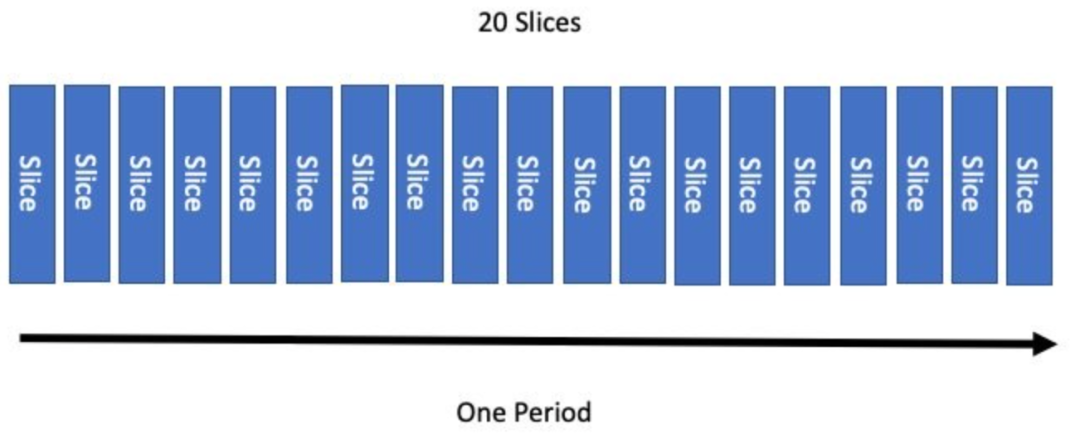

回到周期或记账系统翻页频率的概念。我们需要跨多个 vCPU 申请运行时间,这意味着需要将账簿的每页分为多个段,称为切片。Linux 内核默认会将一个周期分为 20 个切片。

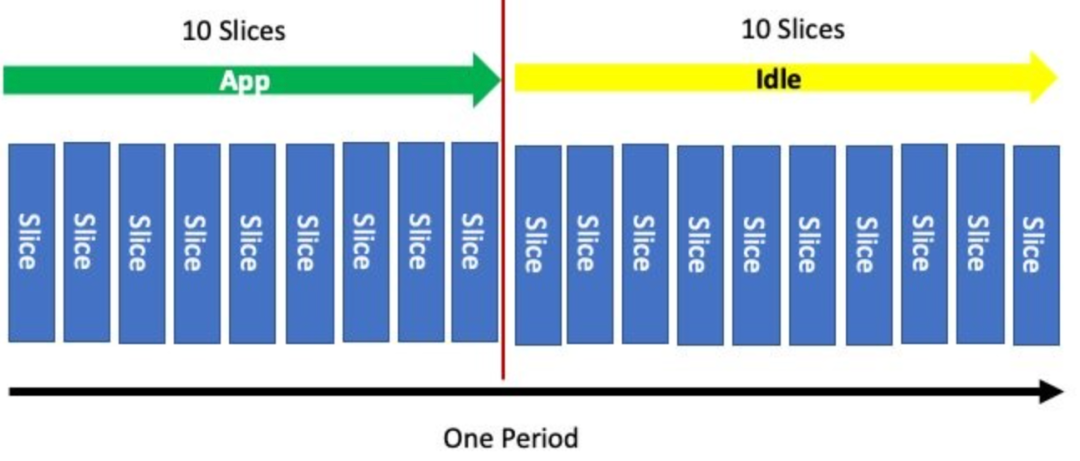

假设我们需要运行半个周期,此时只需要将配额配置为一半数目的切片即可,在一个周期之后,记账系统会重置切片,并重启进程。

类似于 requests 或 shares 可以转换为表示 CPU 分配百分比的比率,也可以将 limits 转换为一个百分比。例如,容器的配额设置为半个周期,则配置为:
resources: limits:   cpu: 500m
开始时,使用 1000 milliCPU 作为一个完整的 share。当配置 500 milliCPU 时,使用了半个周期,或 500m/1000m =  50%。如果设置了 200m/1000m,则表示使用的 CPU 比率为 20%,以此类推。我们需要这些转换数字来理解一些 prometheus 的指标输出。

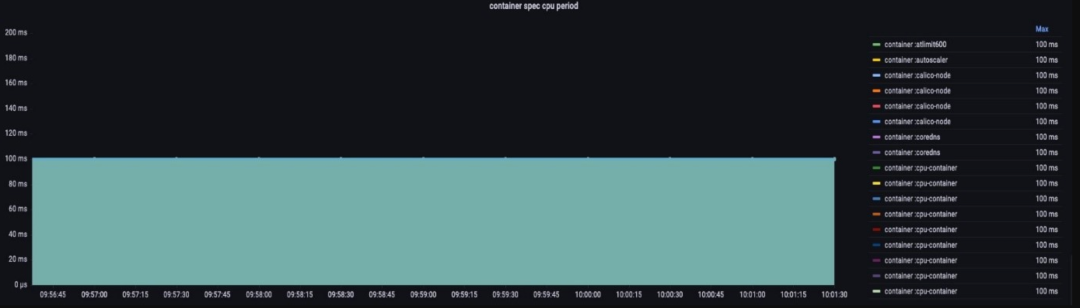

上面提到的记账系统是按容器计算的,下面看下指标 container_spec_cpu_period,与我们假设的实验不同,实际与容器相关的周期为 100ms。

Linux 有一个配置,称为 cpu.cfs_period_us,设置了账簿翻到下一页前的时间,该值表示下一个周期创建前的微秒时间。这些 Linux 指标会通过 cAdvisor 转换为 prometheus 指标。
撇开一些特殊场景不谈,在账簿翻页之前经过的时间并不像被限制的 CPU 时间切片那样重要。

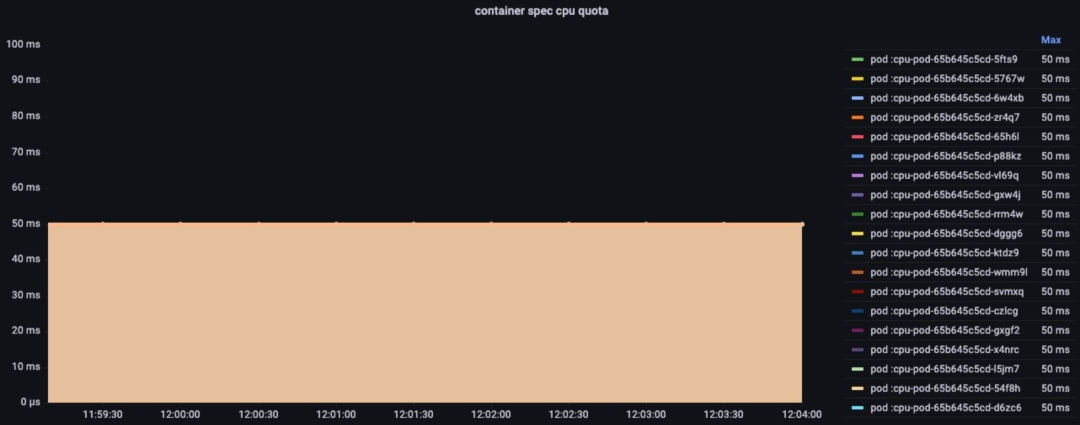

下面看下使用 cpu.cfs_quota_us 指标设置的容器配额,这里配置为 50 毫秒,即 100ms 的一半:

四、多线程容器

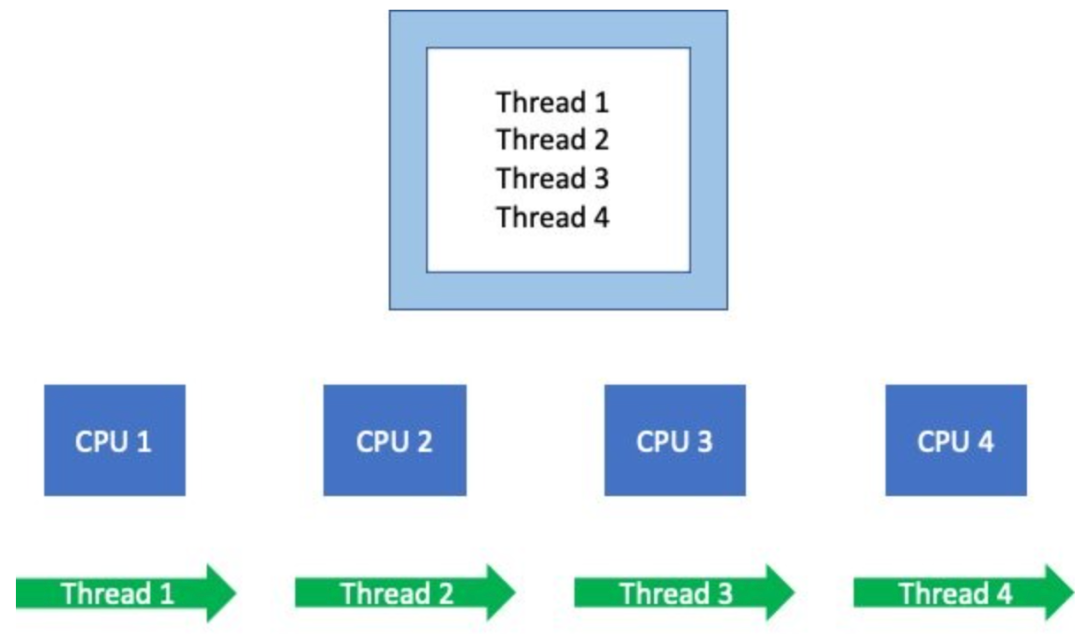

容器通常具有多个处理线程,根据语言的不同,可能有数百个线程。

当这些线程 / 进程运行时,它们会调度不同的 (可用)vCPU,Linux 的记账系统需要全局跟踪谁在使用这些 vCPU,以及需要将哪些内容添加到账簿中。

先不谈周期的概念,下面我们使用 container_cpu_usage_seconds_total 来跟踪一个应用的线程在 1 秒内使用的 vCPU 数。假设线程在 4 个 vCPU 上均运行了整整一秒钟,则说明其使用了 4 个 vCPU 秒。

如果总的 vCPU 时间小于 1 个 vCPU 秒会发生什么呢?此时会在该时间帧内抑制节点上该应用的其他线程的运行。

五、Global accounting

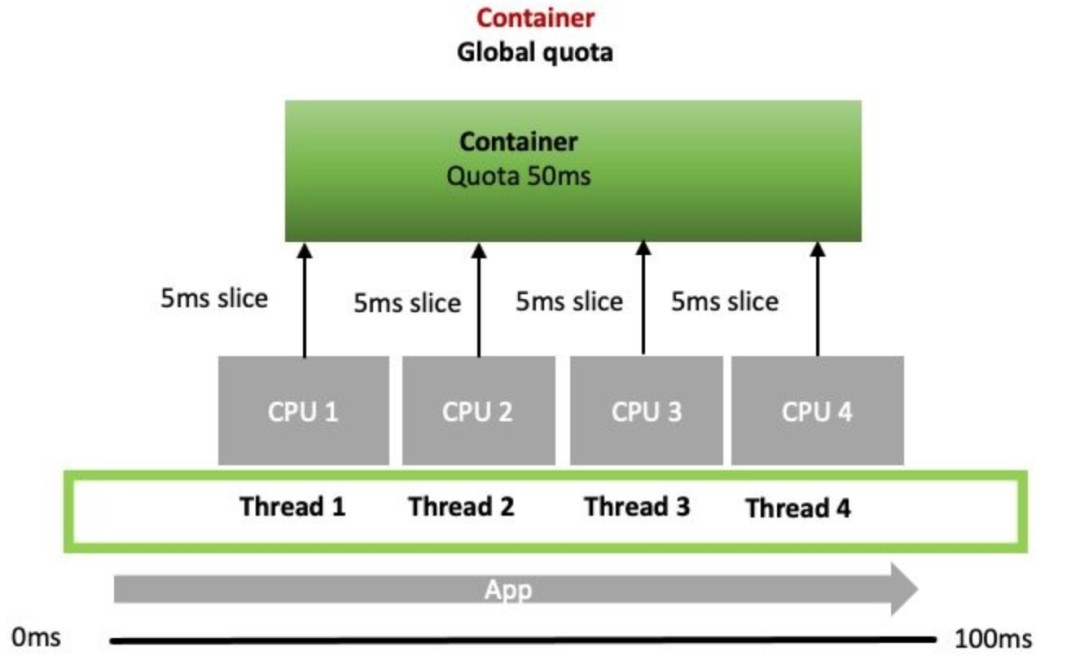

上面讨论了如何将一个 vCPU 秒切分为多个片,然后就可以全局地在多个 vCPU 上申请时间片。让我们回到上述例子 (4 个线程运行在 4 个 vCPU 上),进一步理解它们如何运行的。
当一个 CPU 需要运行其队列中的一个线程或进程时,它首先会确认容器的全局配额中是否有 5ms 的时间片,如果全局配额中有足够的时间片,则会启动线程,否则,该线程会被抑制并等待下一个周期。

六、真实场景

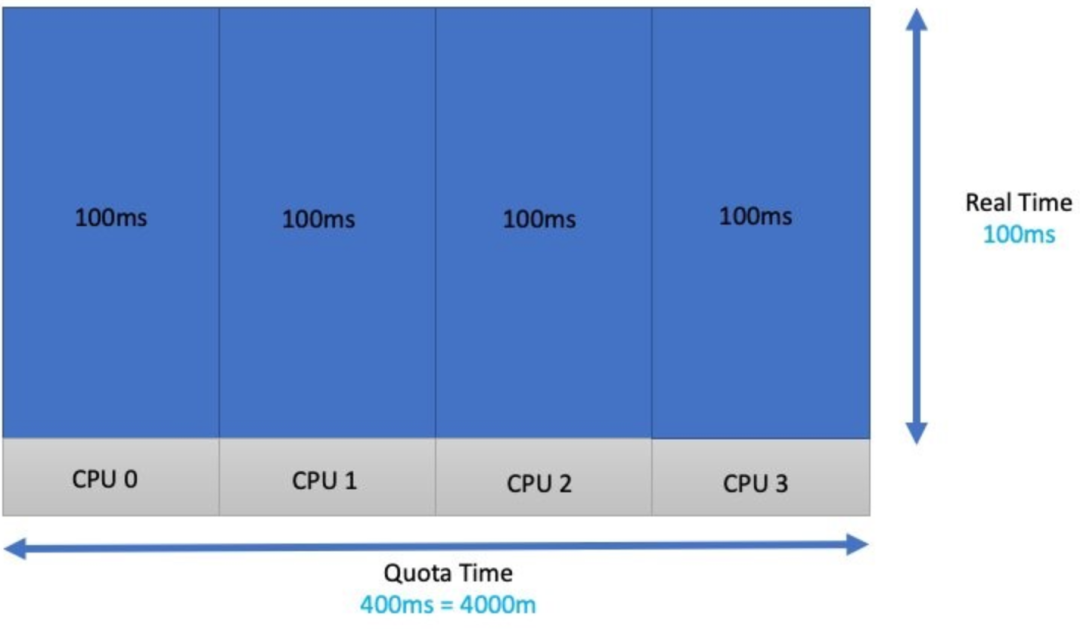

下面假设一个实验,假如有 4 个线程,每个线程需要 100ms 的 CPU 时间来完成一个任务,将所有所需的 vCPU 时间加起来,总计需要 400ms 或 4000m,因此可以以此为进程配置 limit 来避免被抑制。

不幸的是,实际的负载并不是这样的。这些函数的线程可能运行重的或轻的 API 调用。应用所需的 CPU 时间是变化的,因此不能将其认为是一个固定的值。再进一步,4 个线程可能并不会同时各需要一个 vCPU,有可能某些线程需要等待数据库锁或其他条件就绪。
正因为如此,负载往往会突然爆发,因此延迟并不总是能够成为设置 limits 的候选因素。最新的一个特性—cpu.cfs_burst_us[1]允许将部分未使用的配额由一个周期转至下一个周期。

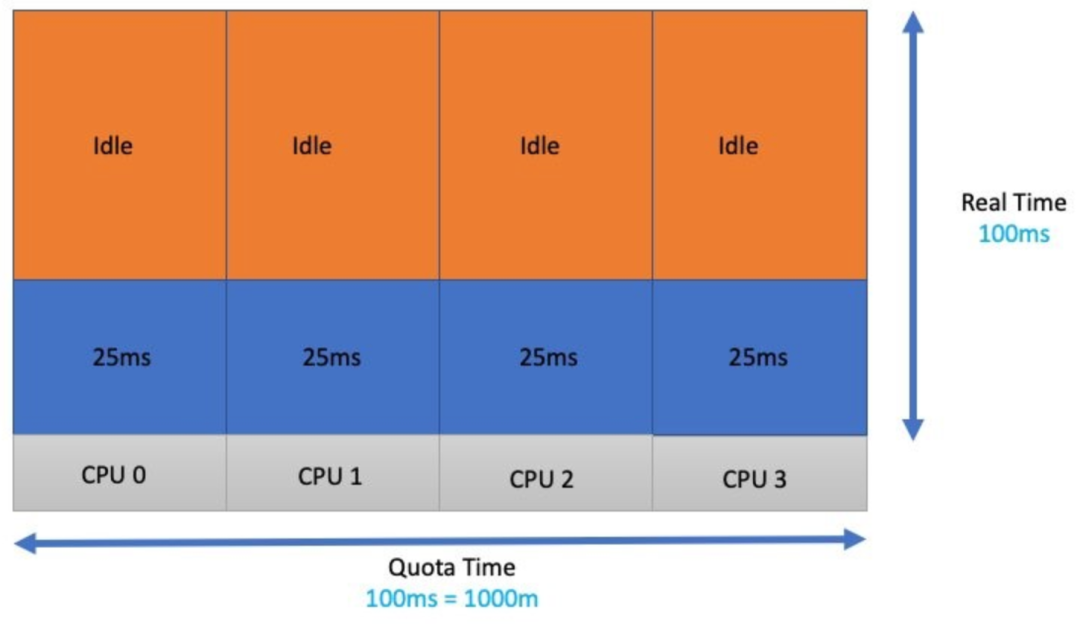

有趣的是,这并不是让大多数客户陷入麻烦的地方。假设我们只是猜测了应用程序和测试需求,并且 1 个 CPU 秒听起来差不多是正确的。该容器的应用程序线程将分布到 4 个 vCPU 上。这样做的结果是将每个线程的全局配额分为 100ms/4 或 25ms 的运行时。

而实际的总配额为 (100ms 的配额) * (4 个线程) 或 400ms 的配额。在 100 毫秒的现实时间里,所有线程有 300 毫秒处于空闲状态。因此,这些线程总共被抑制了 300 毫秒。

Latency

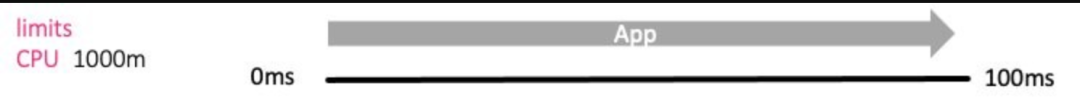

下面从应用的角度看下这些影响。单线程应用需要 100ms 来完成一个任务,当设置的配额为 100ms 或 1000 m/1000 m = 100%,此时设置了一个合理的 limits,且没有抑制。

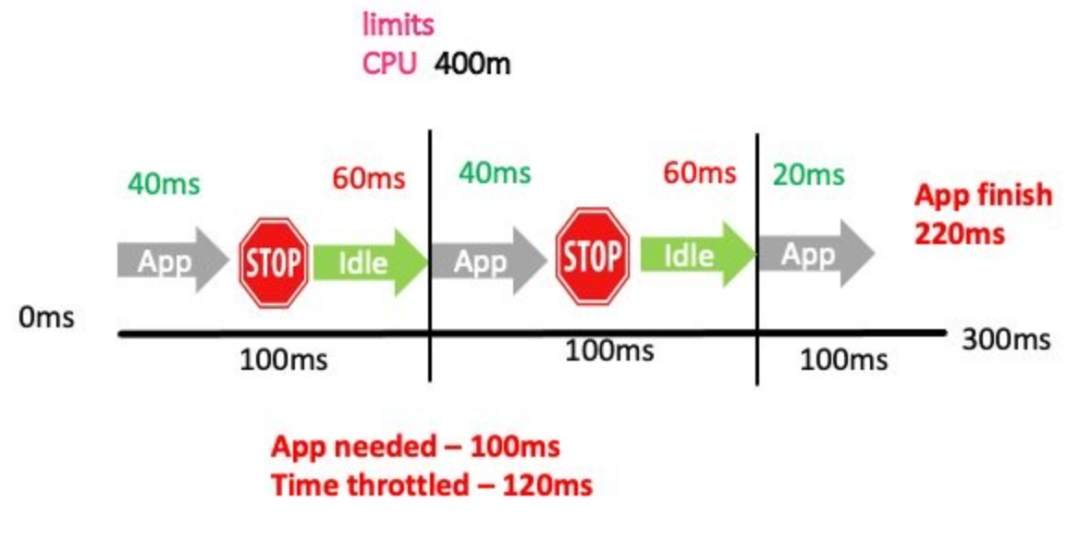

在第二个例子中,我们猜测错误,并将 limits 设置为 400m 或 400 m/1000 m = 40%,此时的配额为 100ms 周期中的 40ms。下图展示该配置了对该应用的延迟:

此时处理相同请求的时间翻倍 (220ms)。该应用在三个统计周期中的两个周期内受到了抑制。在这两个周期中,应用被抑制了 60ms。更重要的是,如果没有其他需要处理的线程,vCPU 将会被浪费,这不仅仅会降低应用的处理速度,也会降低 CPU 的利用率。
与 limits 相关的最常见的指标 container_cpu_cfs_throttled_periods_total 展示了被抑制的周期,container_cpu_cfs_periods_total 则给出了总的可用周期。上例中,三分之二 (66%) 的周期被抑制了。
那么,如何知道 limits 应该增加多少呢?

七、Throttled seconds

幸运的是,cAdvisor 提供了一个指标 container_cpu_cfs_throttled_seconds_total,它会累加所有被抑制的 5ms 时间片,并让我们知道该进程超出配额的数量。指标的单位是秒,因此可以通过将该值除以 10 来获得 100ms(即我们设置的周期)。
通过如下表达式可以找出 CPU 使用超过 100ms 的前三个 pods。
topk(3, max by (pod, container)(rate(container_cpu_usage_seconds_total{image!="", instance="$instance"}[$__rate_interval]))) / 10
下面做一个实验:使用 sysbench 启动一个现实时间 100ms 中需要 400ms CPU 时间的的 4 线程应用。
          command:            - sysbench            - cpu            - --threads=4            - --time=0            - run

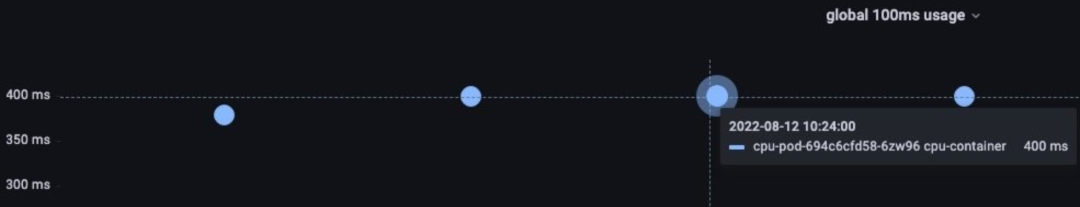

可以观测到使用了 400ms 的 vCPU:

下面对该容器添加 limits 限制:

         resources:            limits:              cpu: 2000m              memory: 128Mi

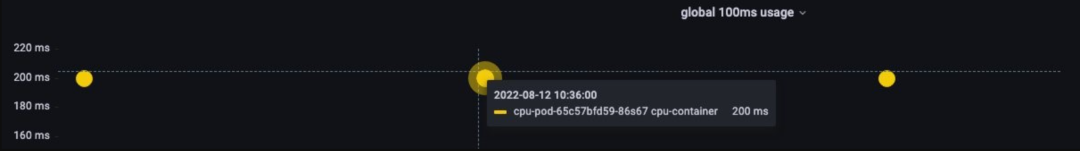

可以看到总的 CPU 使用在 100ms 的现实时间中减少了一半,这正是我们所期望的。

PromQL 给出了每秒的抑制情况,每秒有 10 个周期 (每个周期默认 100ms)。为了得到每个周期的抑制情况,需要除以 10。如果需要知道应该增加多少 limits,则可以乘以 10(如 200ms * 10 = 2000m)。

topk(3, max by (pod, container)(rate(container_cpu_cfs_throttled_seconds_total{image!="", instance="$instance"}[$__rate_interval]))) / 10

八、告警设置

可以基于 CPU 抑制时间或抑制比率来编写告警表达式,其表达的也是 CPU 的饱和度信息:

# CPU抑制时间超过1s时产生告警rate(container_cpu_cfs_throttled_seconds_total{namespace=~"wordpress-.*"}[1m]) > 1# CPU抑制周期占可用周期的一半时产生告警sum(increase(container_cpu_cfs_throttled_periods_total{container!=""}[5m])) by (container, pod, namespace)/sum(increase(container_cpu_cfs_periods_total{}[5m])) by (container, pod, namespace) *100 > 50

九、总结

本文介绍了 limits 是如何工作的,以及可以使用哪些指标来设置正确的值,使用哪些指标来进行抑制类型的问题定位。

本文的实验提出了一个观点,即过多地配置 limits 的 vCPU 数也可能会导致 vCPU 处于 idle 状态而造成应用响应延迟,但在现实的服务中,一般会包含语言自身 runtime 的线程 (如 go 和 java) 以及开发者自己启动的线程,一般设置较多的 vCPU 不会对应用的响应造成影响,但会造成资源浪费。


来源:https://www.cnblogs.com/charlieroro/p/17074808.html
